База ОТТС · карточка документа

ТС RU Е-RU.ГА06.00328

N3 действует с 2017-07-07

Общие сведения

Действует с	07.07.2017
Категория	N3
Экологический класс	5
Тип	Модификации применяемых шасси: ZZ1167Н??1GE1 – для ПСС-131.35.HS350A.Н, ПСС-131.35.HS3570.Н, ПСС-131.38.HS3870.Н, ПСС-131.40.HS400A.Н, ПСС-131.40.HS4070.Н, ПСС-131.45.HS450A.Н, ПСС-131.45.HS4570.Н, Z… показать полностью Модификации применяемых шасси: ZZ1167Н??1GE1 – для ПСС-131.35.HS350A.Н, ПСС-131.35.HS3570.Н, ПСС-131.38.HS3870.Н, ПСС-131.40.HS400A.Н, ПСС-131.40.HS4070.Н, ПСС-131.45.HS450A.Н, ПСС-131.45.HS4570.Н, ZZ1167K??1GE1 – для ПСС-131.35.HS350A.K, ПСС-131.35.HS3570.K, ПСС-131.38.HS3870.K, ПСС-131.40.HS400A.K, ПСС-131.40.HS4070.K, ПСС-131.45.HS450A.K, ПСС-131.45.HS4570.K, ZZ1167M??1GE1 – для ПСС-131.35.HS350A.M, ПСС-131.35.HS3570.M, ПСС-131.38.HS3870.M, ПСС-131.40.HS400A.M, ПСС-131.40.HS4070.M, ПСС-131.45.HS450A.M, ПСС-131.45.HS4570.M
Базовое ТС / шасси	'- , HOWO ZZ1167
Модификации	ПСС-131.35.HS350A.Н, ПСС-131.35.HS350A.К, ПСС-131.35.HS350A.M, ПСС-131.35.HS3570.Н, ПСС-131.35.HS3570.К, ПСС-131.35.HS3570.М, ПСС-131.38.HS3870.Н, ПСС-131.38.HS3870.К, ПСС-131.38.HS3870.М, ПСС-131.40… показать полностью ПСС-131.35.HS350A.Н, ПСС-131.35.HS350A.К, ПСС-131.35.HS350A.M, ПСС-131.35.HS3570.Н, ПСС-131.35.HS3570.К, ПСС-131.35.HS3570.М, ПСС-131.38.HS3870.Н, ПСС-131.38.HS3870.К, ПСС-131.38.HS3870.М, ПСС-131.40.HS400A.Н, ПСС-131.40.HS400A.К, ПСС-131.40.HS400A.М, ПСС-131.40.HS4070.Н, ПСС-131.40.HS4070.К, ПСС-131.40.HS4070.М, ПСС-131.45.HS450A.Н, ПСС-131.45.HS450A.К, ПСС-131.45.HS450A.М, ПСС-131.45.HS4570.Н, ПСС-131.45.HS4570.К, ПСС-131.45.HS4570.М
Дополнительная информация	Модификации применяемых шасси: ZZ1167Н??1GE1 – для ПСС-131.35.HS350A.Н, ПСС-131.35.HS3570.Н, ПСС-131.38.HS3870.Н, ПСС-131.40.HS400A.Н, ПСС-131.40.HS4070.Н, ПСС-131.45.HS450A.Н, ПСС-131.45.HS4570.Н, Z… показать полностью Модификации применяемых шасси: ZZ1167Н??1GE1 – для ПСС-131.35.HS350A.Н, ПСС-131.35.HS3570.Н, ПСС-131.38.HS3870.Н, ПСС-131.40.HS400A.Н, ПСС-131.40.HS4070.Н, ПСС-131.45.HS450A.Н, ПСС-131.45.HS4570.Н, ZZ1167K??1GE1 – для ПСС-131.35.HS350A.K, ПСС-131.35.HS3570.K, ПСС-131.38.HS3870.K, ПСС-131.40.HS400A.K, ПСС-131.40.HS4070.K, ПСС-131.45.HS450A.K, ПСС-131.45.HS4570.K, ZZ1167M??1GE1 – для ПСС-131.35.HS350A.M, ПСС-131.35.HS3570.M, ПСС-131.38.HS3870.M, ПСС-131.40.HS400A.M, ПСС-131.40.HS4070.M, ПСС-131.45.HS450A.M, ПСС-131.45.HS4570.M
VIN (маска)	с X89700713?0FU8001 по X89700713?0FU8100

Конструкция

Колёсная формула	4х2 / задние
Расположение двигателя	переднее продольное
Тип кузова	подъемник с рабочей платформой в составе: рабочий орган подъемника с рабочей платформой, секционной телескопической стрелой, поворотным основанием с кабиной оператора, опорным основанием с четырьмя телескопическими опорами (аутригерами) Назначение для доставки и подъема рабочих и инструмента для выполнения работ на высоте до 35, 38, 40 или 45 метров
Кабина	цельнометаллическая, двухдверная, двухместная, со спальным местом или без него для модификаций: ПСС-131.35. HS350A.?, ПСС-131.35. HS3570.? ПСС-131.38. HS3870.? ПСС-131.40. HS400A.?, ПСС-131.40. HS4070.? ПСС-131.45. HS450A.?, ПСС-131.45. HS4570.?

Узлы

Двигатель	МС07.21-50, МС07.24-50, МС07.28-50
Трансмиссия	механическая
Коробка передач	HW13709 XST HW10707TC ZF9S1310TO HW13710/ HW13710L HW13710C/ HW13710CL с ручным управлением

Оборудование

Оборудование ТС

кондиционер, аудиосистема, коробка отбора мощности (КОМ), гидравлическая система, электрооборудование, проблесковый маячок автожелтого цвета

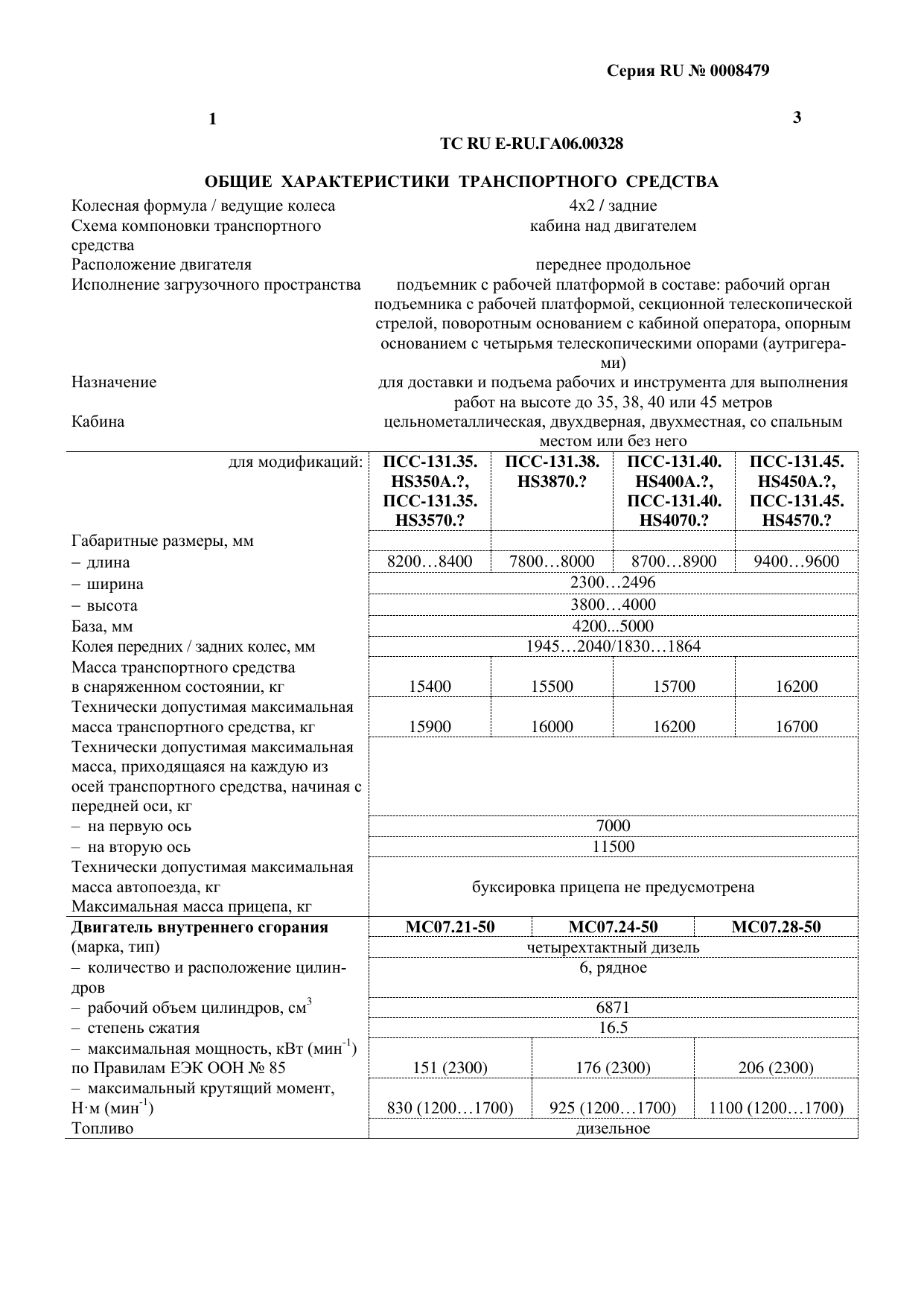

Официальная копия документа (PDF) — бесплатно

Полный официальный документ для предъявления. Дополнительно в PDF (числовые параметры): Габаритные размеры, База, Колея, Массы (снаряжённая и полная), Мощность, Рабочий объём, Степень сжатия, Число и передаточные числа передач.
