ТС RU Е-RU.МТ02.00685.Р1
{# Карточка из очищенных полей (дамп + конструктивные из PDF). Сырой полный текст не отдаётся; числовые параметры-измерения не показываем — они в официальном PDF. #}Общие сведения
| Действует с | 15.12.2017 |
| Срок действия | 31.12.2017 |
| Категория | N3, N3G |
| Экологический класс | 4 |
| Марка | КАМАЗ |
| Коммерческое наименование | К2840, К3040, К3042, К2432, К3332, К2436, К3336, К3340, К3342, К2440, К 2442, К3540, К3542, К3440, М2740, М2742, М2640, М2642 |
| Тип | Транспортные средства не предназначены для перевозки опасных грузов. В связи с превышением параметров, указанных в пунктах 2.1 и 2.2 приложения № 5 к техническому регламенту Таможенного союза "О безопасности колесных транспортных средств", для передви-жения транспортных средств по территории государств - членов Таможенного союза необходимо оформление специального разрешения. Соответствие коммерческого наименования обозначению модификации транспортного средства: К2840 (для 65221-43), К3040 (для 65224-43), К3042 (для 65224-44), К2432, К3332 (для 6520-41, 6522-41), К2436, К3336 (для 6522-40), К3340 (для 6520-43, 6520-73, 6520-К4, 6522-43, 65225-43), К3342 (для 6520-44, 6520-74, 65225-44), К3440 (для 65222-43), К2440 (для 6520-43, 6520-73, 6520-К4, 6522-43), К2442 (для 6520-44, 6520-74), М2740 (для 6360-73), М2742 (для 6360-74), М2640 (для 6460-73), М2642 (для 6460-74), К3540 (для 6520-43 с кабиной Daimler Axor), К3542 (для 6520-44 с кабиной Daimler Axor). Транспортные средства с исполнением загрузочного пространства седельно-сцепное устройство относятся к категории N3. Перевод буквенно-цифрового обозначения модификации в вариант обозначения для формализован-ного (цифрового) кода продукции в процессе производства и отгрузки в соответствии с системой SAP (System Analysis and Program Development) указана в таблице ниже: Буквенно-цифровое обозначение модификации Вариант обозначения модификации в виде формализованного (цифрового) кода 6520-К4 6520-29 Данное одобрение типа транспортного средства является распространением одобрения типа транспортного средства № TC RU E-RU.MT22.00029.Р7. |
| Модификации | 6520-41, 6520-43, 6520-44, 6520-73, 6520-74, 6520-К4, 6522-40,, 6522-41, 6522-43, 65221-43, 65222-43, 65224-43, 65224-44, 65225-43, 65225-44, 6360-73, 6360-74, 6460-73, 6460-74 |
| Дополнительная информация | Транспортные средства не предназначены для перевозки опасных грузов. В связи с превышением параметров, указанных в пунктах 2.1 и 2.2 приложения № 5 к техническому регламенту Таможенного союза «О безопасности колесных транспортных средств», для передви-жения транспортных средств по территории государств — членов Таможенного союза необходимо оформление специального разрешения. Соответствие коммерческого наименования обозначению модификации транспортного средства: К2840 (для 65221-43), К3040 (для 65224-43), К3042 (для 65224-44), К2432, К3332 (для 6520-41, 6522-41), К2436, К3336 (для 6522-40), К3340 (для 6520-43, 6520-73, 6520-К4, 6522-43, 65225-43), К3342 (для 6520-44, 6520-74, 65225-44), К3440 (для 65222-43), К2440 (для 6520-43, 6520-73, 6520-К4, 6522-43), К2442 (для 6520-44, 6520-74), М2740 (для 6360-73), М2742 (для 6360-74), М2640 (для 6460-73), М2642 (для 6460-74), К3540 (для 6520-43 с кабиной Daimler Axor), К3542 (для 6520-44 с кабиной Daimler Axor). Транспортные средства с исполнением загрузочного пространства седельно-сцепное устройство относятся к категории N3. Перевод буквенно-цифрового обозначения модификации в вариант обозначения для формализован-ного (цифрового) кода продукции в процессе производства и отгрузки в соответствии с системой SAP (System Analysis and Program Development) указана в таблице ниже: Буквенно-цифровое обозначение модификации Вариант обозначения модификации в виде формализованного (цифрового) кода 6520-К4 6520-29 Данное одобрение типа транспортного средства является распространением одобрения типа транспортного средства № TC RU E-RU.MT22.00029.Р7. |
| VIN (маска) | XTC?3???4????????, Z87?3???4???????? |
Организации
| Сборочный завод | юридический и фактический адрес: 423827, Республика Татарстан, город Набережные Челны, проспект Автозаводский, 2, Российская Федерация Акционерное общество «РЕМДИЗЕЛЬ», юридический и фактический адрес: 423800, Республика Татарстан, город Набережные Челны, Мензелинский тракт, 40, Российская Федерация |
Конструкция
| Колёсная формула | 6х4 / задней тележки (для 6520-К4, 6520-41, 6520-43, 6520-44, 6520-73, 6520-74, 6360-73, 6360-74, 6460-73, 6460-74), 6х6 / все (для 6522-40, 6522-41, 6522-43, 65221-43, 65222-43, 65224-43, 65224-44, 65225-43, 65225-44) |
| Расположение двигателя | переднее продольное |
| Тип кузова | металлическая самосвальная платформа с овальным сечением объемом 12 м3 или 16 м3 или прямоугольным сечением объемом 10 м3, или 12 м3, или 16 м3, или 20 м3, опрокидывающаяся назад или на три стороны при помощи гидравлического механизма (для 6520-??, 6522-4?, 65222-43); металлическая самосвальная платформа с прямоугольным, или бочкообразным, или овальным сечением кузова объемом 12 м3 - 16 м3, опрокидывающаяся назад при помощи гидравлического механизма (для 6520-43, 6520-44 с кабиной Daimler Axor); металлическая самосвальная платформа объемом 24 м3 или 30 м3, опрокидывающаяся на две боковые стороны при помощи гидравлических механизмов, с задними распашными воротами или без них (для 6520-??); металлическая бортовая платформа (для 65224-4?, 6360-7?); седельно-сцепное устройство (для 65221-43, 65225-4?, 6460-7?) Назначение для перевозки грузов различного назначения (для 65224-4?, 6360-7?); для перевозки сыпучих и навалочных грузов (для 6520-??, 6522-4?, 65222-43, 6520-4? с кабиной Daimler Axor); для транспортировки полуприцепа (для 65221-43, 65225-4?, 6460-7?) |
| Кабина | КАМАЗ, цельнометаллическая, двухдверная, двух- или трехместная, откидывающаяся вперед, со спальным местом или без него (для всех мод.); Daimler Axor, цельнометаллическая, двухдверная, двухместная, откидывающаяся вперед, без спального места (для 6520-43, 6520-44) Для модификаций: 6520-41, 6520-43, 6520-44, 6520-73, 6520-74, 6520-К4 6522-40, 6522-41, 6522-43 65222-43 65224-43, 65224-44 65221-43 65225-43, 65225-44 |
Узлы
| Двигатель | КАМАЗ 740.602-360? 740.612-320? 740.632-400? 740.642-420? 740.73-400 740.74-420 Cummins ISLe400 40 |
| Трансмиссия | механическая |
| Коробка передач | ZF 16S1820ТО или ZF 16S1821ТО (для 6520-43, 6520-7?, 6520-К4, 6522-4?, 65221-43, 65222-43, 65224-43, 65225-43, 6360-7?, 6460-7?, 6520-43, 6520-44 с кабиной Daimler Axor); ZF 16S1822ТО (для 65221-43, 65222-43, 65224-44, 65225-44, 6520-43, 6520-44 с кабиной Daimler Axor); ZF 16S2220ТО (для 6520-44, 6520-74, 65224-44, 65225-44, 6360-7?, 6460-7?); ZF 16S2221ТО (для 65225-44, 6360-7?, 6460-7?); КАМАЗ-154 (для 6520-41); AS TRONIC 12AS1930ТО, AS TRONIC 12AS1931ТО, AS TRONIC 12AS2130ТО, AS TRONIC 12AS2131ТО (для 6360-7?, 6460-7?) Для коробок передач: ZF 16S1820ТО, ZF 16S1821ТО, ZF 16S1822ТО, ZF 16S2220ТО, ZF 16S2221ТО КАМАЗ-154 AS TRONIC 12AS1930ТО, AS TRONIC 12AS1931ТО, AS TRONIC 12AS2130ТО, AS TRONIC 12AS2131ТО с ручным управлением автоматическая |
Оборудование
| Оборудование ТС | устройство ограничения максимальной скорости (функцию устрой-ства ограничения максимальной скорости выполняет электронный блок управления двигателем), дневные ходовые огни (для модифи-каций, имеющих официальное утверждение на основании Правил ЕЭК ООН № 48-04), по заказу: устройство вызова экстренных оперативных служб с возможностью автоматического срабатывания при опрокидывании или без нее, предпусковой подогреватель двигателя, кондиционер (хладагент R134A), дневные ходовые огни (для модификаций, имеющих сертификат соответствия на основании пункта 38 приложения 2 ТР ТС 018/2011 (Правила ООН № 48-03), передние противотуманные фары (кроме модификаций, имеющих официальное утверждение на основании Правил ЕЭК ООН № 48-04) |

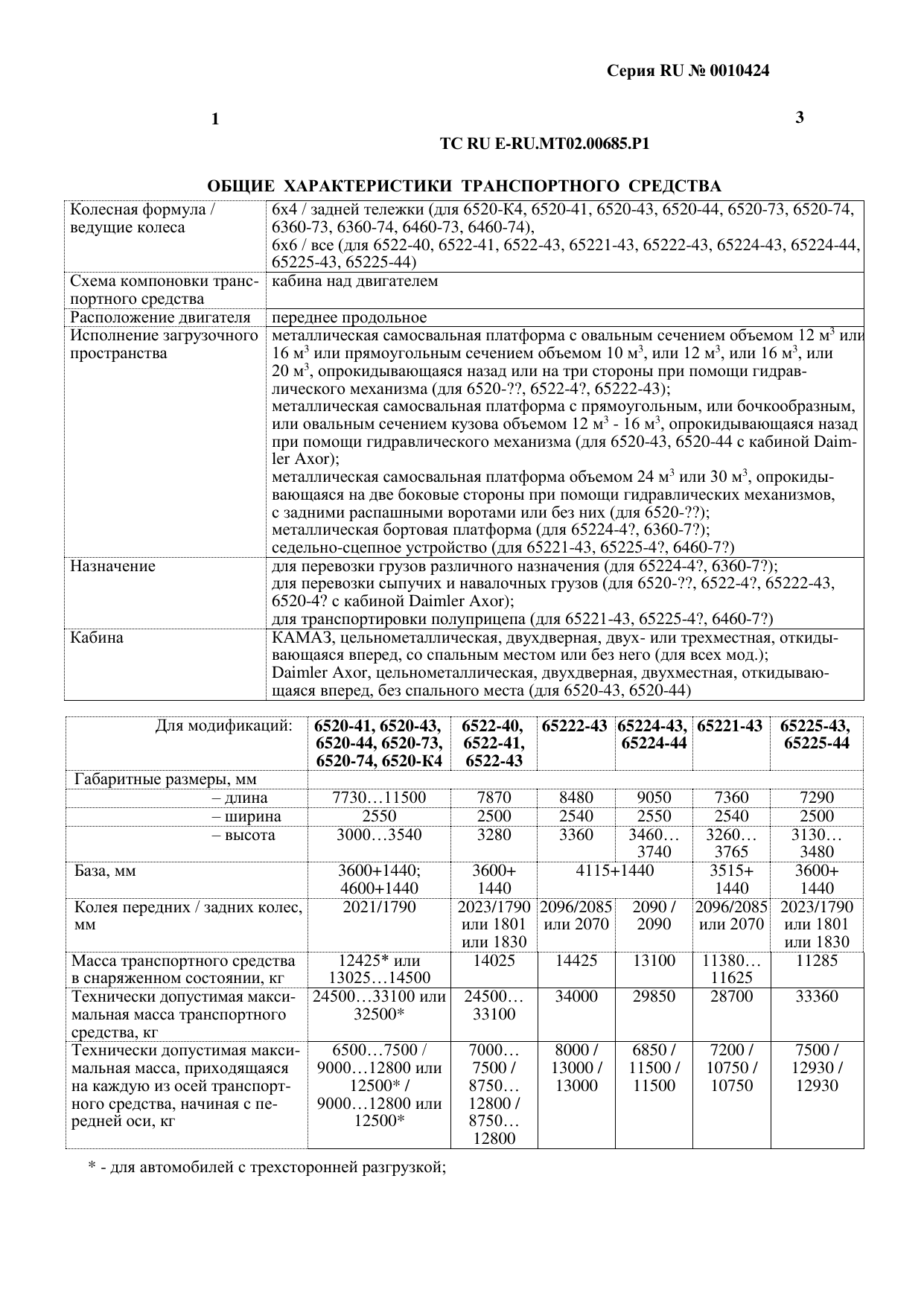

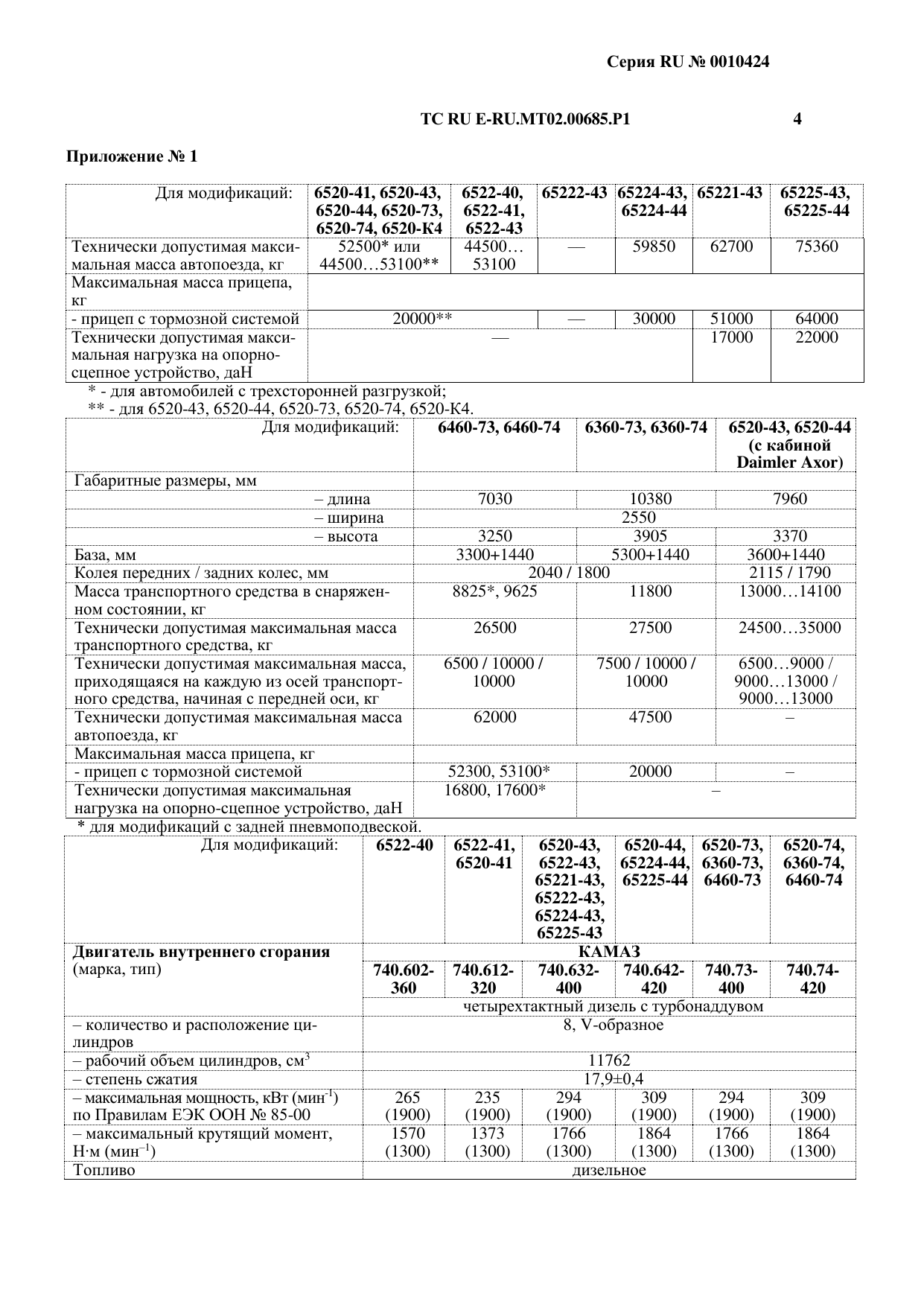

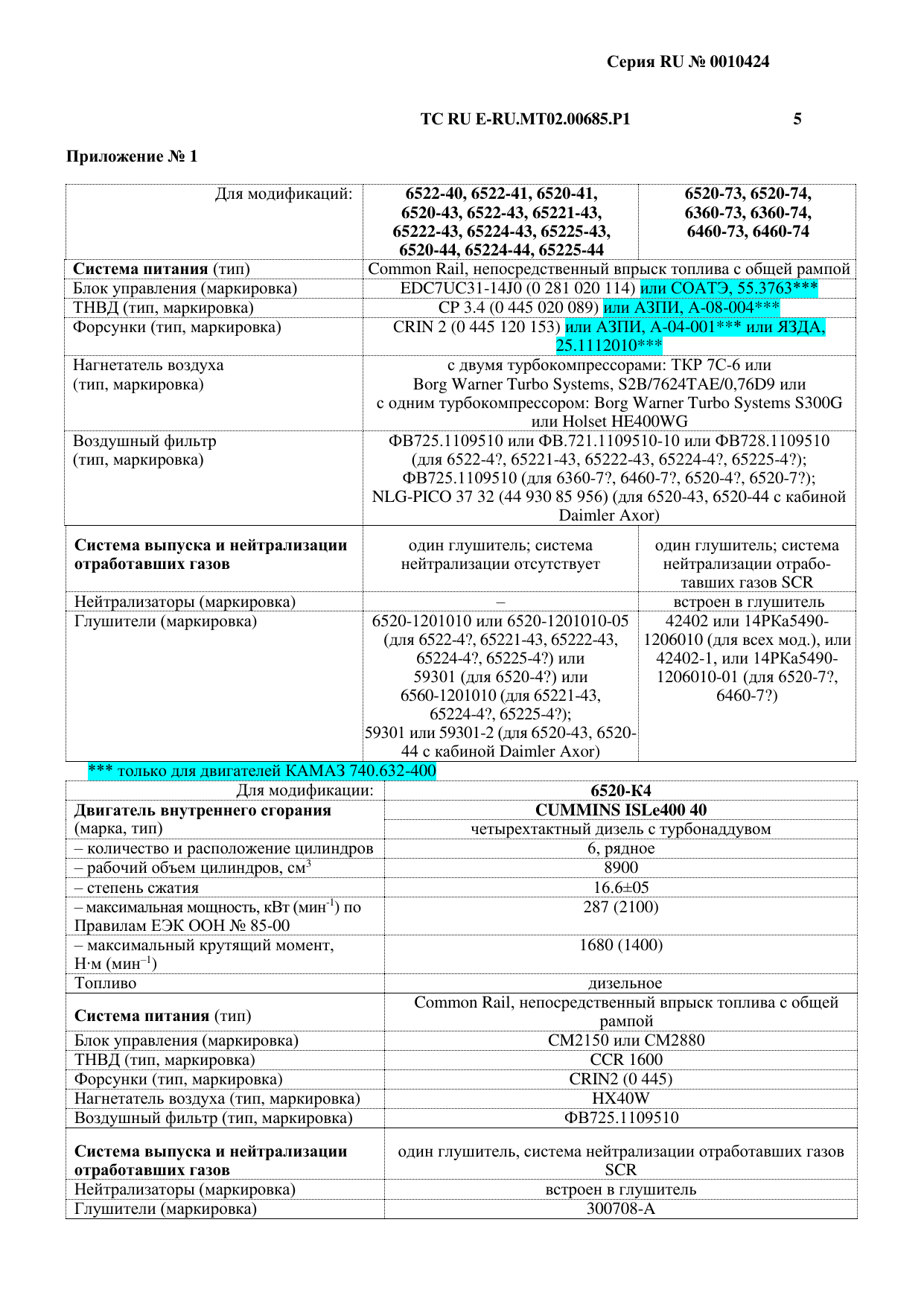

Предпросмотр документа
