База ОТТС · карточка документа

ТС RU Е-RU.МТ39.00393

N3G актуальная версия действует с 2017-09-15

Нужно оформить переоборудование? Сделаем под ключ на rusavtolab.ru — экспертиза, документы, ГИБДД. Перейти к услуге

Общие сведения

Действует с	15.09.2017
Срок действия	31.12.2018
Категория	N3G
Экологический класс	4
Коммерческое наименование	АТЗ (65111), АКН (65111), АКН-ОД (65111), АКНС (65111),, МВ (65111), МВ-ОД (65111), АЦ (65111), АЦт (65111), АЦн (65111), АТЗ (65115), АКН (65115), АКН-ОД (65115), АКНС (65115),, МВ (65115), МВ-ОД (6… показать полностью АТЗ (65111), АКН (65111), АКН-ОД (65111), АКНС (65111),, МВ (65111), МВ-ОД (65111), АЦ (65111), АЦт (65111), АЦн (65111), АТЗ (65115), АКН (65115), АКН-ОД (65115), АКНС (65115),, МВ (65115), МВ-ОД (65115), АЦ (65115), АЦт (65115), АЦн (65115), АТЗ (6520), АКН (6520), АКН-ОД (6520), АКНС (6520), МВ (6520), МВ-ОД (6520), АЦ (6520), АЦт (6520), АЦн (6520), АТЗ (6522),, АЦ (6522), АЦт (6522), АЦн (6522), АТЗ (65222), АЦ (65222),, АЦт (65222), АЦн (65222), АТЗ (65224), АКН (65224),, АКН-ОД (65224), АКНС (65224), МВ (65224), МВ-ОД (65224),, АЦ (65224), АЦт (65224), АЦн (65224), АТЗ (65225), АЦ (65225), АЦт (65225), АЦн (65225)
Тип	Коммерческие наименования транспортных средств: АТЗ (65111) – для 467620, АКН (65111), АКН-ОД (65111), АКНС (65111) – для 467620-01, МВ (65111), МВ-ОД (65111) – для 467620-02, АЦ (65111), АЦт (65111)… показать полностью Коммерческие наименования транспортных средств: АТЗ (65111) – для 467620, АКН (65111), АКН-ОД (65111), АКНС (65111) – для 467620-01, МВ (65111), МВ-ОД (65111) – для 467620-02, АЦ (65111), АЦт (65111) – для 467620-03, АЦн (65111) – для 467620-04, АТЗ (65115) – для 467621, АКН (65115), АКН-ОД (65115), АКНС (65115) – для 467621-01, МВ (65115), МВ-ОД (65115) – для 467621-02, АЦ (65115), АЦт (65115) – для 467621-03, АЦн (65115) – для 467621-04, АТЗ (6520) – для 467622, АКН (6520), АКН-ОД (6520), АКНС (6520) – для 467622-01, МВ (6520), МВ-ОД (6520) – для 467622-02, АЦ (6520), АЦт (6520) – для 467622-03, АЦн (6520) – для 467622-04, АТЗ (6522) – для 467623, АЦ (6522), АЦт (6522) – для 467623-03, АЦн (6522) – для 467623-04, АТЗ (65222) – для 467624, АЦ (65222), АЦт (65222) – для 467624-03, АЦн (65222) – для 467624-04, АТЗ (65224) – для 467625, АКН (65224), АКН-ОД (65224), АКНС (65224) – для 467625-01, МВ (65224), МВ-ОД (65224) – для 467625-02, АЦ (65224), АЦт (65224) – для 467625-03, АЦн (65224) – для 467625-04, АТЗ (65225) – для 467626, АЦ (65225), АЦт (65225) – для 467626-03, АЦн (65225) – для 467626-04, Транспортные средства типа 467620, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65111, модификации – 65111-42, 65111-46, Транспортные средства типа 467621, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65115, модификации – 65115-A4, 65115-L4, 65115-42, 65115-46, Транспортные средства типа 467622, в модификациях 467622-02, 467622-03 изготавливаются на базе шасси: марка – КАМАЗ, тип – 6520, модификации – 6520-41, 6520-43, 6520-44, 6520-73, 6520-74, 6520-K4, 6520-L4, Транспортные средства типа 467622, в модификациях 467622, 467622-04, 467622-01, изготавливаются на базе шасси: марка – КАМАЗ, тип – 6520, модификации – 6520-43, 6520-44, 6520-73, 6520-74, 6520-K4, Транспортные средства типа 467623, изготавливаются на базе шасси: марка – КАМАЗ, тип – 6522, модификации – 6522-40, 6522-41, 6522-43, Транспортные средства типа 467624, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65222, модификации – 65222-43, Транспортные средства типа 467625, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65224, модификации – 65224-43, 65224-44, Транспортные средства типа 467626, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65225, модификации – 65225-43, 65225-44. Транспортные средства в модификациях 467620, 467621, 467622, 467623, 467624, 467625, 467626, 467620-04, 467621-04, 467622-04, 467623-04, 467624-04, 467625-04, 467626-04, 467620-01, 467621-01, 467622-01, 467625-01 относятся к транспортным средствам FL (в соответствии с п. 9.1.1.2 ДОПОГ). В случае несоответствия параметров транспортных средств значениям, установленным в Приложении № 5 к техническому регламенту Таможенного союза «О безопасности колесных транспортных средств», для передвижения транспортных средств по территории государств-членов Таможенного союза необходимо оформление специального разрешения.
Базовое ТС / шасси	–– / КАМАЗ 65111, 65115, 6520, 6522, 65222, 65224, 65225
Модификации	467620, 467620-01, 467620-02, 467620-03, 467620-04, 467621, 467621-01, 467621-02, 467621-03, 467621-04, 467622, 467622-01, 467622-02, 467622-03, 467622-04, 467623, 467623-03, 467623-04, 467624, 467624-03, 467624-04, 467625, 467625-01, 467625-02, 467625-03, 467625-04, 467626, 467626-03, 467626-04
Дополнительная информация	Коммерческие наименования транспортных средств: АТЗ (65111) – для 467620, АКН (65111), АКН-ОД (65111), АКНС (65111) – для 467620-01, МВ (65111), МВ-ОД (65111) – для 467620-02, АЦ (65111), АЦт (65111)… показать полностью Коммерческие наименования транспортных средств: АТЗ (65111) – для 467620, АКН (65111), АКН-ОД (65111), АКНС (65111) – для 467620-01, МВ (65111), МВ-ОД (65111) – для 467620-02, АЦ (65111), АЦт (65111) – для 467620-03, АЦн (65111) – для 467620-04, АТЗ (65115) – для 467621, АКН (65115), АКН-ОД (65115), АКНС (65115) – для 467621-01, МВ (65115), МВ-ОД (65115) – для 467621-02, АЦ (65115), АЦт (65115) – для 467621-03, АЦн (65115) – для 467621-04, АТЗ (6520) – для 467622, АКН (6520), АКН-ОД (6520), АКНС (6520) – для 467622-01, МВ (6520), МВ-ОД (6520) – для 467622-02, АЦ (6520), АЦт (6520) – для 467622-03, АЦн (6520) – для 467622-04, АТЗ (6522) – для 467623, АЦ (6522), АЦт (6522) – для 467623-03, АЦн (6522) – для 467623-04, АТЗ (65222) – для 467624, АЦ (65222), АЦт (65222) – для 467624-03, АЦн (65222) – для 467624-04, АТЗ (65224) – для 467625, АКН (65224), АКН-ОД (65224), АКНС (65224) – для 467625-01, МВ (65224), МВ-ОД (65224) – для 467625-02, АЦ (65224), АЦт (65224) – для 467625-03, АЦн (65224) – для 467625-04, АТЗ (65225) – для 467626, АЦ (65225), АЦт (65225) – для 467626-03, АЦн (65225) – для 467626-04, Транспортные средства типа 467620, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65111, модификации – 65111-42, 65111-46, Транспортные средства типа 467621, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65115, модификации – 65115-A4, 65115-L4, 65115-42, 65115-46, Транспортные средства типа 467622, в модификациях 467622-02, 467622-03 изготавливаются на базе шасси: марка – КАМАЗ, тип – 6520, модификации – 6520-41, 6520-43, 6520-44, 6520-73, 6520-74, 6520-K4, 6520-L4, Транспортные средства типа 467622, в модификациях 467622, 467622-04, 467622-01, изготавливаются на базе шасси: марка – КАМАЗ, тип – 6520, модификации – 6520-43, 6520-44, 6520-73, 6520-74, 6520-K4, Транспортные средства типа 467623, изготавливаются на базе шасси: марка – КАМАЗ, тип – 6522, модификации – 6522-40, 6522-41, 6522-43, Транспортные средства типа 467624, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65222, модификации – 65222-43, Транспортные средства типа 467625, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65224, модификации – 65224-43, 65224-44, Транспортные средства типа 467626, изготавливаются на базе шасси: марка – КАМАЗ, тип – 65225, модификации – 65225-43, 65225-44. Транспортные средства в модификациях 467620, 467621, 467622, 467623, 467624, 467625, 467626, 467620-04, 467621-04, 467622-04, 467623-04, 467624-04, 467625-04, 467626-04, 467620-01, 467621-01, 467622-01, 467625-01 относятся к транспортным средствам FL (в соответствии с п. 9.1.1.2 ДОПОГ). В случае несоответствия параметров транспортных средств значениям, установленным в Приложении № 5 к техническому регламенту Таможенного союза «О безопасности колесных транспортных средств», для передвижения транспортных средств по территории государств-членов Таможенного союза необходимо оформление специального разрешения.
VIN (маска)	с X8946762??0FX6001 по X8946762??0FX6100

Организации

Заявитель	Общество с ограниченной ответственностью «Завод вакуумных машин «Слон». 456300, Российская Федерация, Челябинская обл., г. Миасс, пер. Физкультурников, д. 10, кв. 24. ОГРН: 1147415003603. Тел. (351) 945-39-93. Факс (351) 359-27-29. Email zvm@zvmslon.ru.
Изготовитель	Общество с ограниченной ответственностью «Завод вакуумных машин «Слон». 456300, Российская Федерация, Челябинская обл., г. Миасс, пер. Физкультурников, д. 10, кв. 24.
Сборочный завод	456300, Российская Федерация, Челябинская область, г. Миасс, Тургоякское шоссе, д. 5/9а
Орган по сертификации	ОС ЦС

Конструкция

Колёсная формула	6х4/задней тележки (для транспортных средств (ТС) 467621, 467621-01, 467621-02, 467621-03, 467621-04, 467622, 467622-01, 467622-02, 467622-03, 467622-04) 6х6 /все (для ТС 467620, 467620-01, 467620-02, 467620-03, 467620-04, 467623, 467623-03, 467623-04, 467624, 467624-03, 467624-04, 467625, 467625-01, 467625-02, 467625-03, 467625-04, 467626, 467626-03, 467626-04)
Расположение двигателя	переднее продольное
Тип кузова	цистерна круглого или чемоданообразного или эллиптического сечения, узел раздачи топлива, объемом от 8 до 17 м3 (для ТС 467620, 467621), от 8 до 24 м3 (для ТС 467622), от 10 до 20 м3 (для ТС 467623),… показать полностью цистерна круглого или чемоданообразного или эллиптического сечения, узел раздачи топлива, объемом от 8 до 17 м3 (для ТС 467620, 467621), от 8 до 24 м3 (для ТС 467622), от 10 до 20 м3 (для ТС 467623), от 10 до 22 м3 (для ТС 467624, 467626), от 10 до 19 м3 (для ТС 467625), цистерна круглого сечения, с механизмом открывания заднего днища или без него, с механизмом подъема цистерны или без него, объемом от 8 до 17 м3 (для ТС 467620-01, 467621-01), от 10 до 24 м3 (для ТС 467622-01), от 10 до 19 м3 (для ТС 467625-01), от 8 до 14 м3 (для ТС 467620-02, 467621-02), от 8 до 20 м3 (для ТС 467622-02), от 8 до 17 м3 (для ТС 467625-02), цистерна круглого или чемоданообразного или эллиптического сечения, с термоизолирующими стенками или без них, объемом от 8 до 14 м3 (для ТС 467620-03, 467621-03, 467620-04, 467621-04), от 8 до 20 м3 (для ТС 467622-03, 467622-04), от 8 до 18 м3 (для ТС 467623-03, 467623-04), от 8 до 19 м3 (для ТС 467624-03, 467624-04), от 10 до 17 м3 (для ТС 467625-03, 467625-04), от 10 до 19 м3 (для ТС 467626-03, 467626-04) Назначение транспортирование, кратковременное хранение и заправка нефтепродуктами автомобилей, прочих транспортных средств, различных механизмов и машин (для ТС 467620, 467621, 467622, 467623, 467624, 467625, 467626), механизированное заполнение, транспортирование и выгрузка технических жидкостей, жидких отходов, не содержащих опасных веществ (для ТС 467620-02, 467621-02, 467622-02, 467625-02), механизированный забор разлитой нефти, нефтепродуктов, газового конденсата с поверхности грунта, транспортирование и выгрузка в месте утилизации (для ТС 467620-01, 467621-01, 467622-01, 467625-01), транспортирование и кратковременное хранение пищевых жидкостей и технической воды (для ТС 467620-03, 467621-03, 467622-03, 467623-03, 467624-03, 467625-03, 467626-03), транспортирование и кратковременное хранение нефтепродуктов или сырой нефти (для ТС 467620-04, 467621-04, 467622-04, 467623-04, 467624-04, 467625-04, 467626-04)
Кабина	КАМАЗ, цельнометаллическая, двухдверная, двух- или трехместная, откидывающаяся вперед, со спальным местом или без него для ТС: 467620, 467620-01, 467620-04 467620-02, 467620-03 467621, 467621-01, 467621-04 467621-02, 467621-03

Узлы

Двигатель	КАМАЗ 740.622-280 740.622-300 четырехтактный дизель с турбонаддувом CUMMINS ISLe400 40 ISВ6.7е4300 ISB6.7 300 четырехтактный дизель с турбонаддувом КАМАЗ 740.602-360 740.612-320 740.632-400 740.642-420 740.73-400 740.74-420 четырехтактный дизель с турбонаддувом
Трансмиссия	механическая
Коробка передач	ZF 9S1310TO (для ТС на шасси 65111-42, 65111-46, 65115-A4, 65115-L4, 65115-42, 65115-46, 6520-L4); ZF 16S1820TO или ZF 16S1821TO (для ТС на шасси 6520-73, 6520-74, 6520-43, 6520-К4, 6522-40, 6522-41,… показать полностью ZF 9S1310TO (для ТС на шасси 65111-42, 65111-46, 65115-A4, 65115-L4, 65115-42, 65115-46, 6520-L4); ZF 16S1820TO или ZF 16S1821TO (для ТС на шасси 6520-73, 6520-74, 6520-43, 6520-К4, 6522-40, 6522-41, 6522-43, 65222-43, 65224-43, 65225-43); ZF 16S1822TO (для ТС на шасси 65221-43, 65222-43, 65224-44, 65225-44); ZF 16S2220TO (для ТС на шасси 6520-44, 6520-74, 65224-44, 65225-44); ZF 16S2221TO (для ТС на шасси 65225-44); КАМАЗ-154 (для ТС на шасси 6520-41, 65111-42, 65111-46, 65115-A4, 65115-L4, 65115-42, 65115-46); КАМАЗ-144 (для ТС на шасси 65111-42, 65111-46) для коробок передач: ZF 16S1820TO, ZF 16S1821TO, ZF 16S1822TO, ZF 16S2220TO, ZF 16S2221TO ZF 9S1310TO КАМАЗ-154 КАМАЗ-144

Оборудование

Оборудование ТС

устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем), два проблесковых маячка оранжевого цвета (для ТС 467620, 467621, 467622, 467623, 467624, 467625, 467626, 467620-01, 467621-01, 467622-01, 467625-01, 467620-02, 467621-02, 467622-02, 467625-02, 467620-04, 467621-04, 467622-04, 467623-04, 467624-04, 467625-04, 467626-04), по заказу: тахограф, предпусковой подогреватель двигателя, кондиционер (хладагента R134A), устройство вызова экстренных оперативных служб с автоматическим и/или ручным срабатыванием, аппаратура спутниковой навигации (для всех), дневные ходовые огни (кроме модификаций, имеющих официальное утверждение на основании Правил ЕЭК ООН № 48-04), передние противотуманные фары (кроме модификаций, имеющих официальное утверждение на основании Правил ЕЭК ООН № 48-04)

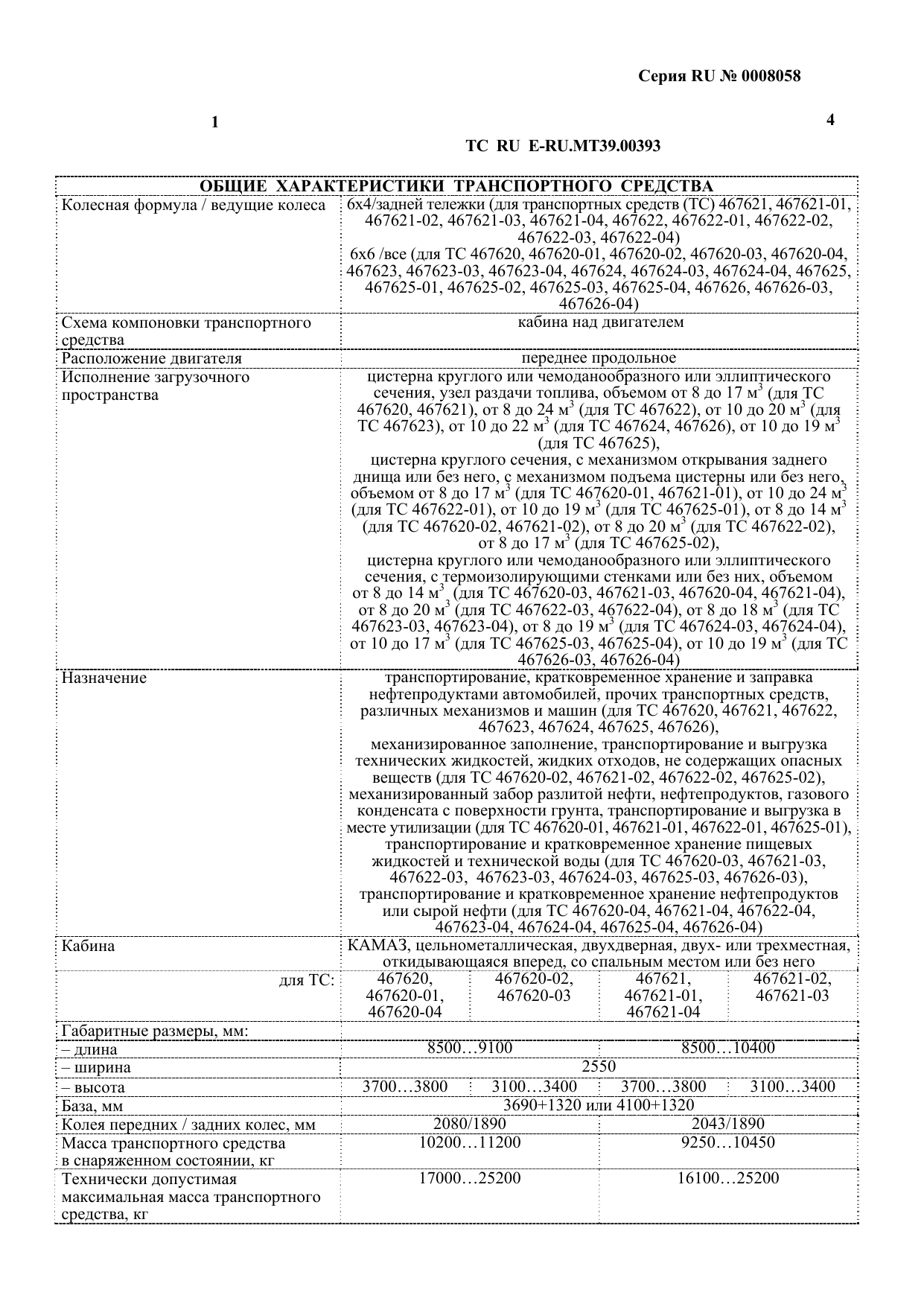

Официальная копия документа (PDF) — бесплатно

Полный официальный документ для предъявления. Дополнительно в PDF (числовые параметры): Габаритные размеры, База, Колея, Массы (снаряжённая и полная), Мощность, Рабочий объём, Степень сжатия, Число и передаточные числа передач.
